Wielkie porównanie najpopularniejszych tulejek wykorzystywanych w uchwytach szlifierek narzędziowych w produkcji i regeneracji narzędzi - kompedium wiedzy
Broszura produktów GDS - tutaj, UWAGA: w ofercie posiadamy tulejki HPS, Nann, redukcyjne i bagnetowe.
Strona produktowa GDS - tutaj.
1. Przegląd dostępnych i najpopularniejszych systemów tulejek używanych w produkcji narzędzi skrawających - HPS od GDS, W20/W25/W32 od Schaublin, Nann, tulejki bagnetowe, tulejki redukcyjne
| System tulejek | Zasada / zastosowanie | Najmocniejsze strony | Ograniczenia / ryzyka | Uwagi dot. automatyzacji |
| HPS - High Precision Collets (GDS) | Stożek o małym kącie; dedykowane do uchwytów mechanicznych GDS (µGrind/Hornet/xGrind SK50-HPS). | Bardzo wysoka powtarzalność, trwałość, dobre tłumienie drgań; niskie TCO w długim okresie. | Ręczna wymiana tulejek; brak mieszania średnic w jednym cyklu; niewielkie „otwieranie” – wysoka precyzja robotów. | Kapitalna — jeśli szlifierka narzędziowa pracuje na jednej średnicy pręta w cyklu lub serie są duże i operator ręcznie może ją po czasie wymienić. Nie wymaga ponownego ustawiania bicia ani kompensacji z maszyny po wymianie tulejki na inny rozmiar. |
| W20 / W25 / W32 (Schaublin) | Klasyczny standard tulejek „W”; szeroka kompatybilność i dostępność, oprócz uchwytów Schaublin RS i SRS, może go zastosować do uchwytu GDS Scorpion | Wysoka powtarzalność, możliwość włożenia prętów głeboko w tulejkę | Dokładność zależna od jakości/zużycia tulejek i gniazd; Wysoka cena i przeciętna trwałość. | Słaba - każdorazowo po wymianie tulejki należy ustawić bicie na nowo |
| Nann | Podobny do tulejek "W" od Schaublina | Wysoka powtarzalność, możliwość włożenia prętów głeboko w tulejkę | Dokładność zależna od jakości/zużycia tulejek i gniazd; Wysoka cena i przeciętna trwałość. | Słaba - każdorazowo po wymianie tulejki należy ustawić bicie na nowo |
| Bayonet - tulejki bagnetowe do automatycznej produkcji w uchwytach hydraulicznych | Tulejki pośrednie z blokadą bagnetową do szybkiej zmiany średnic w jednym uchwycie - uchwyt GDS Alligator | Średnia trwałość, ale bardzo szybkie przezbrojenia, projektowane pod automatykę. | Element pośredni — precyzja zależy od gniazda uchwytu, siły mocowania i jakości tulejki. Średni koszt, ale też niska trwałość | Najczęściej stosowane obecnie, uniwersalne rozwiązanie pod automatyczną i zróżnicowaną produkcję. |
| Standardowe tulejki redukcyjne do uchwytów hydraulicznych | Tulejka redukcyjna, klasyczne ściskanie hydrauliczne - uchwyt GDS Alligator | Najtańsze, szybkie ręczne przezbrojenia i prosta obsługa. | Element pośredni — precyzja zależy od gniazda uchwytu, siły mocowania i jakości tulejki. Niski koszt, ale też niska trwałość. | Niepopularna, wymaga ręcznej wymiany tulejki. |
2. Zalety i wady tulejek HPS (high precision collets) od GDS w uchwytach GDS µGrind – Super Chuck i Hornet - tulejki w produkcji narzędzi skrawających na szlifierkach narzędziowych
Zalety:
- Najwyższa stabilność procesu i powtarzalność w rozwiązaniach mechanicznych
- Dobre tłumienie drgań poprzez mały stożek tulejki (1st.) i dużą powierzchnię przylegania → lepsza powierzchnia i żywotność ściernicy
- Tulejki HPS w połączeniu z uchwytami do szlifierek narzędziowych od GDS nie wymagają ponownego ustawiania bicia po wymianie tulejki na inny rozmiar.
- Trwałość liczona w latach (specjalny materiał tulejek + pokrycie); możliwość regeneracji
Wady:
- Ręczna wymiana tulejek → brak mieszania średnic w jednym cyklu przy małej serii produkcyjnej
- Małe „otwieranie” → robot musi pracować bardzo precyzyjnie

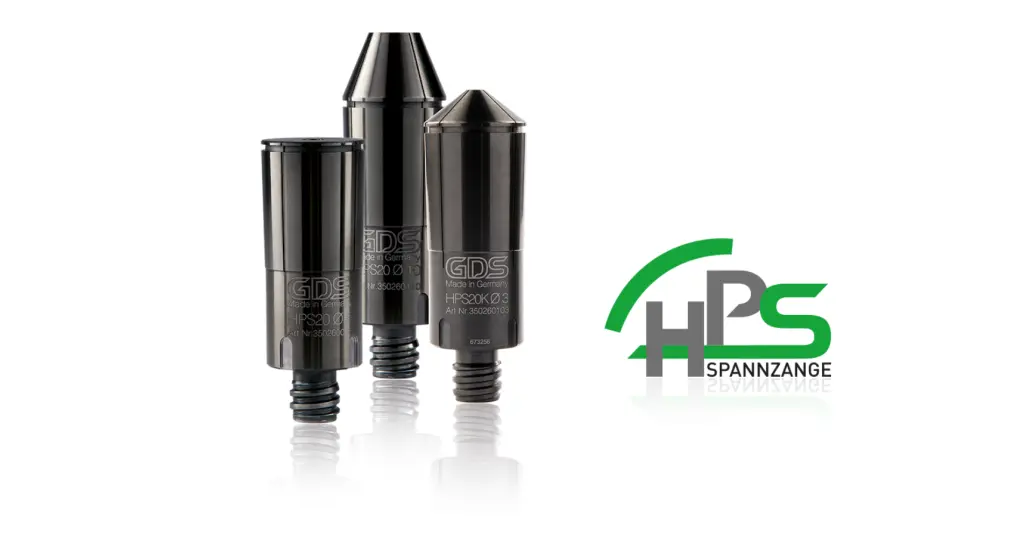

Król precyzji - uchwyt GDS µGrind – Super Chuck dostępny w wariantach HPS20 (fi3-fi20) oraz HPS32 (fi16-fi32); dostępna również tańsza alternatywa GDS Hornet HPS20 lub HPS32 bez opcji ustawienia wyboczenia
Zalety i wady tulejek W20/W25/W32 od Schaublin w uchwytach RS i SRS (lub GDS Scorpion!) - tulejki w produkcji narzędzi skrawających na szlifierkach narzędziowych
Tulejki W25 (po lewej) i W20 (po prawej) do uchwytów Schaublin RS i SRS oraz GDS Scorpion
Zalety:
- Ze wzgledu na wiek rozwiązania popularne rozwiązanie, szeroka dostępność i kompatybilność
- Możliwość wsadzenia pręta "głęboko" w tulejkę.
Wady:
- Dokładność zależna od stanu tulejki i gniazda
- Brak szybkiej kompensacji wyboczenia - każdorazowa zmiana tulejki wymaga poświęcenia czasu na ustawienie, a nie produkcję i pełne wykorzystanie maszyny.
- Biorą pod uwagę średnią trwałość tulejek - wysoki koszt użytkowania w czasie
Prosiliście o alternatywny uchwyt do tulejek W20/W25 od GDS i mamy to - GDS Scorpion.
Jest to obecnie najlepszy alternatywny uchwyt do systemów Schaublin, pozwalający dzieki wewnętrznemu mechanizmowi GDS uniknąć ponownego ustawiania bicia po wymianie tulejki na inny wymiar.
Uchwyt GDS Scorpion - najlepsza mechaniczna wersja uchwytu na rynku pod tulejki W20/W25
Zalety i wady tulejek Nann - tulejki w produkcji narzędzi skrawających na szlifierkach narzędziowych
Zalety
- Ze wzgledu na wiek rozwiązania popularne rozwiązanie, szeroka dostępność i kompatybilność
- Możliwość wsadzenia pręta "głęboko" w tulejkę.
Wady:
- Dokładność zależna od stanu tulejki i gniazda
- Zazwyczaj brak szybkiej kompensacji wyboczenia
Zalety i wady tulejek hydraulicznych z mocowaniem bagnetowym Bayonet - tulejki w produkcji narzędzi skrawających na szlifierkach narzędziowych, uchwyt hydraulicznych GDS Alligator
Po lewej standardowe tulejki redukcyjne, a po prawej tulejki bagnetowe Bayonete do automatycznej produkcji - od obu rozwiązań zalecamy naszy hydrauliczny uchwyt GDS Alligator
- Bardzo szybkie przezbrojenia bez zmiany uchwytu
- Projektowane pod automatyzację
Wady:
- Dodatkowy element pośredni — precyzja zależna od gniazda uchwytu i siły jego zacisku, która spada wraz z czasem użytkowania
- Przeciętna trwałość
- Wymóg używania uchwytów hydraulicznych (potrzeba częstych wymian i większy jednostkowy koszt produkcji narzędzi w czasie)
Hydrauliczny uchwyt do szlifierek narzędziowych GDS Alligator - zarówno w wersji pod ręczną wymianę tulejek redukcyjnych, jak i automatyczną produkcje na tulejkach bagnetowych Bayonete
Zalety i wady tulejek standardowych tulejek redukcyjnych do uchwytów hydrauliczych - tulejki w produkcji narzędzi skrawających na szlifierkach narzędziowych:
Zalety:
- Szybkie ręczne przezbrojenie
- Prosta obsługa i niski próg wejścia
Wady:
- Dodatkowy element pośredni — precyzja zależna od gniazda uchwytu i siły jego zacisku, która spada wraz z czasem użytkowania
- Przeciętna trwałość
- Wymóg używania uchwytów hydraulicznych (potrzeba częstych wymian i większy jednostkowy koszt produkcji narzędzi w czasie)
3. Jak wybrać odpowiedni uchwyt do szlifierki narzędziowej oraz kompatybilne tulejki: prosta ścieżka decyzyjna
Ten uproszczony schemat decyzyjny przeprowadzi Cię przez kluczowe pytania, aby dopasować system tulejek do Twoich potrzeb produkcyjnych:
- Czy Twoim priorytetem jest najwyższa stabilność, minimalne bicie i długotrwała, stabilna praca na jednej średnicy pręta w długich seriach?
- TAK → Wybierz system HPS (High Precision Collets). Zapewnia on najwyższą precyzję dzięki małemu stożkowi, dobre tłumienie drgań i nie wymaga ponownego ustawiania bicia po wymianie tulejki.
- Pełna kompatybilność z uchwytami GDS µGrind/Hornet/xGrind SK50-HPS
Czy potrzebujesz bardzo szybkich przezbrojeń i chcesz mieszać różne średnice prętów w jednym cyklu produkcyjnym, z wykorzystaniem automatyki?
- TAK → Wybierz Bayonet (tulejki bagnetowe). Ten system został zaprojektowany z myślą o automatyzacji i umożliwia szybką wymianę tulejek bez konieczności zmiany uchwytu. Pamiętaj, że jego precyzja i trwałość są zależne od uchwytu hydraulicznego. Tutaj szczególnie zalecamy nasz uchwyt GDS Alligator, w świecie uchwytów hydraulicznych topowe rozwiązanie na rynku.
Czy szukasz prostego i taniego rozwiązania do szybkich, ręcznych przezbrojeń?
- TAK → Wybierz standardowe tulejki redukcyjne do uchwytów hydraulicznych. To najprostsza opcja, która zapewnia szybką ręczną wymianę przy niskim progu wejścia, choć z niższą trwałością. Tutaj również szczególnie zalecamy nasz uchwyt GDS Alligator, w świecie uchwytów hydraulicznych topowe rozwiązanie na rynku.
.Czy posiadasz już istniejący park maszyn i zależy Ci na kompatybilności z klasycznymi systemami Nann czy Schaublin?
- TAK → Sprawdź, czy Twoje gniazda są zgodne z serią W (W20/W25/W32) lub systemem Nann. Obydwa są szeroko dostępne i pozwalają na głębokie osadzenie pręta, jednak pamiętaj, że każda zmiana tulejki będzie wymagała ponownego ustawiania bicia. W naszej ofercie znajdziesz tulejki Nann ORAZ upgrade systemu Schaublin SRS pod postacią GDS Scorpion.
4. Szukasz rozwiązania szczękowego do produkcji narzędzi skrawających, gdzie tulejki nie są wymagane? Mamy odpowiednie rozwiązanie - 5-szczękowy uchwyt GDS Shark w trzech wariantach wymiarowych.
